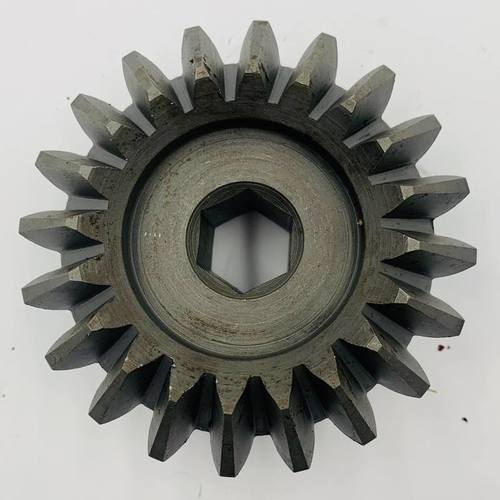

Приводная шестерня Z-20 под шестигранный вал — это ответственный силовой компонент распределительной трансмиссии вязального стола тюкового пресс-подборщика Welger. Шестерня монтируется непосредственно на главный шестигранный вал привода аппаратов. Ее ключевая функция — принимать крутящий момент от конической передачи главного редуктора и передавать его на шестерни вязальных секций. Наличие шестигранного внутреннего профиля обеспечивает максимально жесткую, безлюфтовую посадку детали на валу, что гарантирует идеальную фазовую точность вращения механизмов и стопроцентное исключение прокручивания шестерни под пиковыми крутящими нагрузками в момент завязывания узла.
Каталожные номера и кросс-коды (OEM):
-
- Welger: 1115.22.01.20
- Welger (полный заводской артикул): 1115.22.01.20.00
- Кросс-коды других производителей: W-1115220120, 111522012000, 58.411/6, 58411/6
Применяемость на технике:
Запчасть спроектирована под обновленные конструктивные стандарты распределительных узлов вязалки и применяется на пресс-подборщиках Welger (Велгер) средних, скоростных и модернизированных серий:
-
- Базовые серии: Welger AP 42, Welger AP 52, Welger AP 53
- Модернизированные серии: Welger AP 430, Welger AP 530, Welger AP 630
Технические характеристики детали:
-
- Количество зубьев (Z): 20 шт.
- Тип посадочного отверстия: внутренний шестигранник (Hexagon профиль под оригинальный шестигранный трансмиссионный вал Welger).
- Тип зацепления: прямозубое, коническое или цилиндрическое высокой точности (в зависимости от конкретной схемы редукции обвязочного стола).
- Материал: высоколегированная конструкционная сталь со специальной термической объемной закалкой и финишным цементированием рабочих кромок зубьев токами высокой частоты (ТВЧ). Сплав обладает повышенной поверхностной твердостью и устойчив к циклическим ударным нагрузкам.
- Качество обработки: идеальная протяжка внутреннего шестигранного профиля, обеспечивающая плотную посадку на вал без радиальных зазоров.
