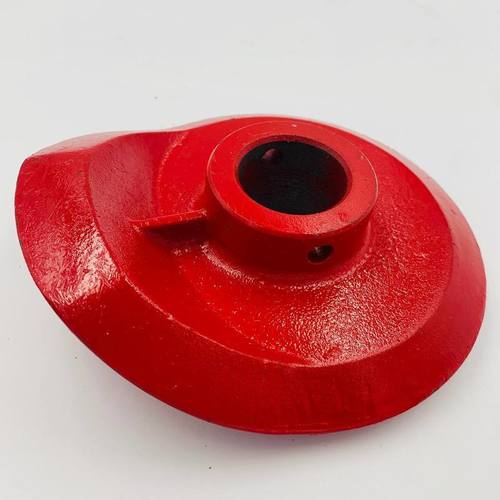

Тарелка (кулачковый распределительный диск) вала вязального аппарата — это один из главных управляющих элементов системы автоматики обвязки в тяжелых и крупнопакующих тюковых пресс-подборщиках Welger. Деталь жестко монтируется на главный распределительный вал вязального стола. Диск имеет специальный фигурный профиль со штампованными кулачковыми дорожками (копирами) и зубчатыми секторами. При вращении тарелка механически задает строгую последовательность и фазы работы для исполнительных узлов: она поочередно запускает движение вязальных игл, вращение клювов (вязальных крючков) и срабатывание прижимов шпагата строго в те доли секунды, когда прессовальная камера свободна от поршня.
Каталожные номера и кросс-коды (OEM):
- Welger: 1115.34.05.05
- Welger (полный заводской артикул): 1115.34.05.05.01
- Кросс-коды других производителей: W-1115340505, 111534050501, 58.412, 58412
Применяемость на технике:
Запчасть спроектирована с повышенным запасом прочности для профессиональных пресс-подборщиков марки Welger (Велгер) средних, тяжелых и крупнопакующих серий:
- Welger AP 61
- Welger AP 63 / AP 63 D
- Welger AP 71 / AP 71 D
- Welger AP 73
(Примечание: данный диск также подходит для модернизированных версий AP 630 и AP 730).
Технические характеристики детали:
- Тип детали: распределительный диск-копир вязального вала трансмиссии.
- Конструктивная особенность: массивное литое исполнение с прецизионно отфрезерованными кулачковыми направляющими дорожками и усиленным центральным посадочным отверстием под вал.
- Материал: высокопрочный модифицированный литейный чугун со специальной индукционной закалкой (ТВЧ) рабочих кулачковых выступов и зубчатых сегментов. Обладает высочайшим сопротивлением к истиранию и поверхностному давлению при постоянном трении в условиях полевой запыленности.
- Покрытие: полимерная или порошковая антикоррозийная эмаль для защиты металла от агрессивного воздействия сока полевых трав и влаги.
