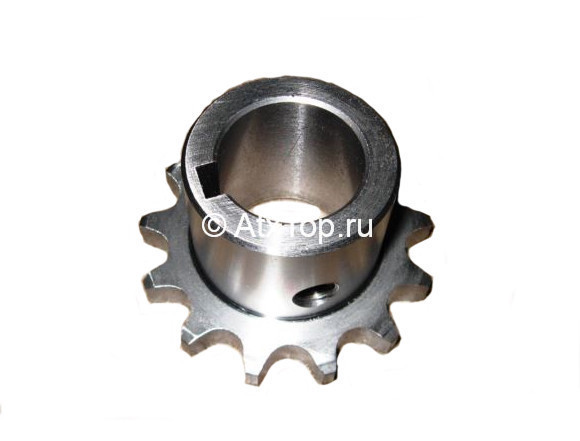

Цепная звездочка z13 главного редуктора картофелеуборочного комбайна Anna Z-644. Каталожный номер 5644/54-004(8255-644-540-048). Ставится на приводной вал углового редуктора и фиксируется шпонкой 8х7х32 мм и дожимным болтом М10.
Параметры детали:
| Внутренний диаметр | 30 мм |
| Внешний диаметр,D1 | 46 мм |
| Внешний диаметр,D2 | 73 мм |
| Кол-во зубов | 13 |
| Высота детали | 40 мм |
| Вес | 0.36 кг |

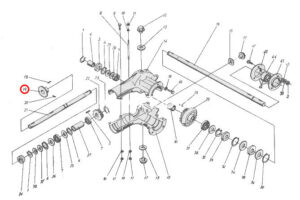

Схема из каталога Анна Z-644:Таблица 10 № 19
Сопутствующие элементы:
- Угловой редуктор Анна Z 644 (в сборе)
- Корпус главного редуктора комбайна Анна Z 644
- Шестерня коническая (малая) Z-14 главного редуктора Анна Z 644
- Шестерня коническая (большая) Z-30 главного редуктора Анна Z 644
- Приводной вал (короткий) главного редуктора Анна Z 644
- Приводной вал основного транспортера комбайна Анна Z 644
