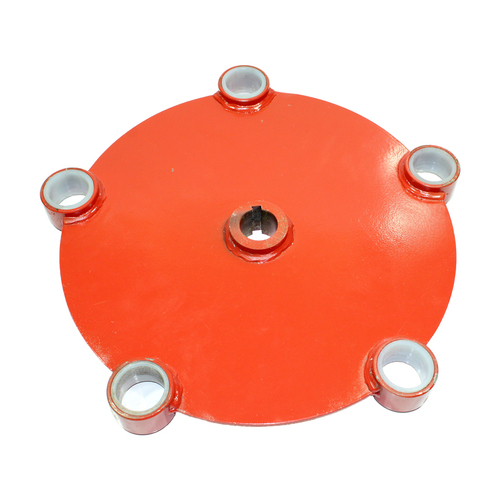

Боковая направляющая держателя труб (опорный диск-крестовина подборщика) — это важный элемент силовой архитектуры подбирающего барабана тюкового пресс-подборщика Welger. Деталь представляет собой массивный круглый стальной фланец (лучевой диск), который монтируется на главный вал подборщика. К лучам этой боковины через пластиковые вкладыши-хомуты фиксируются концы трубчатых валов, на которых закреплены пружинные зубья (граблины). Главная функция направляющей — удерживать геометрию всего барабана и обеспечивать соосность труб граблин при вращении, принимая на себя динамические нагрузки и вибрации во время сбора скошенной массы с поля.
Каталожные номера и кросс-коды (OEM):
- Welger: 1115.14.01.24
- Welger (модификации и ранние артикулы): 1103.14.01.07, 1115.14.01.24.00, 1115.14.01.07
- Кросс-коды других производителей: W-1115140124, 111514012400, 58.455/D
Применяемость на технике:
Запчасть полностью соответствует жестким заводским допускам немецкого бренда и применяется в подбирающих механизмах пресс-подборщиков Welger (Велгер) малых, средних и тяжелых серий:
- Базовые и средние серии: Welger AP 41, AP 42, AP 45, AP 51, AP 52, AP 53
- Тяжелые профессиональные серии: Welger AP 61, AP 63, AP 71, AP 73
- Модернизированные линейки: Welger AP 400, AP 430, AP 500, AP 530, AP 630, AP 730
Технические характеристики детали:
- Тип детали: боковой опорный диск-направляющая (крестовина барабана) подборщика.
- Конструктивная особенность: фигурный стальной диск с прецизионно штампованными лучами и посадочными местами под пластиковые держатели (хомуты) несущих труб, а также центральной расточкой под приводной вал.
- Материал: высококачественный толстостенный стальной прокат повышенной жесткости со специальной термической обработкой, устойчивый к вибрационному утомлению металла и скручиванию.
- Покрытие: плотная износостойкая порошковая эмаль для защиты от полевой влажности, утренней росы и агрессивных соков свежескошенных трав.
