Электронный блок управления Claas RIO-LIN-125K (артикул 0835246.0) — это оригинальный бортовой компьютер и силовой контроллер автоматики, отвечающий за сбор данных с датчиков и распределение команд на исполнительные механизмы рулонных и тюковых пресс-подборщиков Claas. Модуль работает по цифровой шине LIN/CAN, непрерывно обрабатывая сигналы от индуктивных и потенциометрических датчиков (датчиков диаметра, плотности, оборотов, увязки) и подавая питание на электроприводы, актуаторы и электромагнитные гидроклапаны. Блок обеспечивает идеальную синхронизацию процессов прессования и обмотки рулона сеткой или шпагатом, передавая всю информацию непосредственно на пульт оператора в кабине трактора.
Каталожные номера, коды и маркировка (OEM):
- Claas: 0835246.0
- Claas (полный заводской артикул): 00008352460, 08352460
- Инженерный код детали (Part Number): N 33 492 F
- Модификация системы: RIO-LIN-125K
Применяемость на технике:
Электронный модуль устанавливается на заводе-изготовителе в распределительные щиты и рамы рулонных и крупнопакующих тюковых пресс-подборщиков Claas (Клаас):
- Рулонные пресс-подборщики Claas Rollant: Rollant 250, Rollant 255, Rollant 340, Rollant 350, Rollant 355 (в модификациях RC / Comfort / Uniwrap)
- Вариационные прессы Claas Variant: Variant 260, Variant 280, Variant 360, Variant 365, Variant 380, Variant 385
- Тюковые пресс-подборщики Claas Quadrant: Quadrant 1150, Quadrant 1200, Quadrant 2100
Технические характеристики и распиновка разъемов:

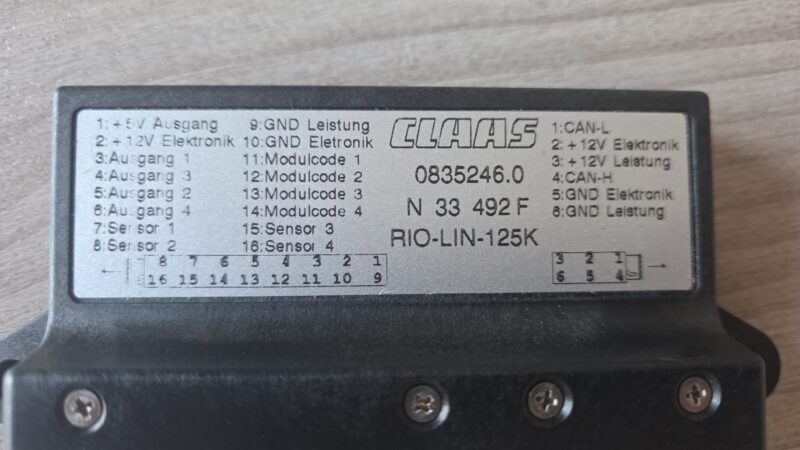

Контроллер имеет герметичный пыле- и влагозащищенный пластиковый корпус с фланцевыми ушками под жесткое болтовое крепление к станине. На лицевой панели нанесена заводская схема подключения (распиновка) двух главных многопиновых разъемов:
- Левый силовой и сигнальный разъем (16 контактов / Pins):
- 1: +5V Ausgang (Выход питания датчиков 5 Вольт)
- 2: +12V Elektronik (Питание электроники 12 Вольт)
- 3, 4, 5, 6: Ausgang 1, 3, 2, 4 (Силовые выходы управления исполнительными механизмами)
- 7, 8: Sensor 1, Sensor 2 (Входы для подключения датчиков)
- 9: GND Leistung (Силовое заземление / масса)
- 10: GND Elektronik (Заземление цепи электроники)
- 11, 12, 13, 14: Modulcode 1, 2, 3, 4 (Кодирование конфигурации модуля)
- 15, 16: Sensor 3, Sensor 4 (Дополнительные входы датчиков)
- Правый интерфейсный разъем (6 контактов / Pins):
- 1: CAN-L (Цифровая шина данных, низкий уровень)
- 2: +12V Elektronik (Питание логики)
- 3: +12V Leistung (Силовое питание исполнительных приводов 12 Вольт)
- 4: CAN-H (Цифровая шина данных, высокий уровень)
- 5: GND Elektronik (Сигнальная масса)
- 6: GND Leistung (Силовая масса)
