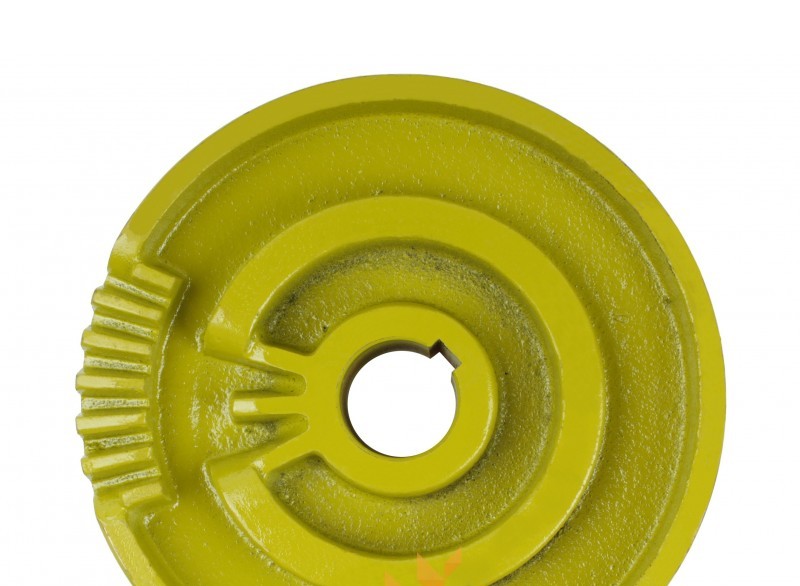

Дисковая тарелка вязального аппарата левая (большой распределительный кулачковый диск) — это ключевой распределительный элемент обвязочной системы тюковых пресс-подборщиков Claas. Деталь монтируется жестко на главный распределительный вал вязального стола с левой стороны. Ее главная функция — служить механическим программатором (кулачковым копиром) для исполнительных органов узловязателя. За счет точно отлитых зубчатых сегментов и фигурных дорожек на теле диска, тарелка поочередно приводит в движение шестерню вязального крючка (клюва), диск зажима шпагата и рычаг ножа-сбрасывателя. Левая тарелка гарантирует абсолютную синхронизацию фаз формирования узла на левой секции стола.
Каталожные номера и кросс-коды (OEM):
- Claas: 0812318.0
- Claas (полные заводские артикулы разных поколений): 0000812318, 08123180
- Кросс-коды других производителей: W-0812318, 610332, 610332.1, CL-812318
Применяемость на технике:
Запчасть спроектирована с высокой степенью сквозной унификации внутри бренда и применяется на вязальных столах пресс-подборщиков Claas (Клаас) следующих серий:
- Тюковые пресс-подборщики Claas Markant: Markant 40, Markant 41, Markant 50, Markant 51
- Классические серии Claas: Claas Constant, Claas Trabant
(Примечание: для правого узловязателя используется парная правая тарелка, имеющая зеркальное расположение приводных сегментов).
Технические характеристики детали:
- Тип детали: левая распределительная тарелка-копир вязального аппарата.
- Сторона установки: строго левая (по ходу движения пресс-подборщика).
- Материал: высокопрочный модифицированный литейный чугун со специальной шаровидной структурой графита. Обладает превосходными демпфирующими свойствами, эффективно гасит циклические удары и вибрации.
- Качество обработки: индукционная закалка токами высокой частоты (ТВЧ) зубчатых венцов и рабочих кромок копира. Это исключает преждевременное истирание пазов при постоянном контакте с роликами и шестернями.
- Посадочные параметры: калиброванное центральное отверстие под главный вал вязалки со шпоночным пазом для жесткой безлюфтовой фиксации.
