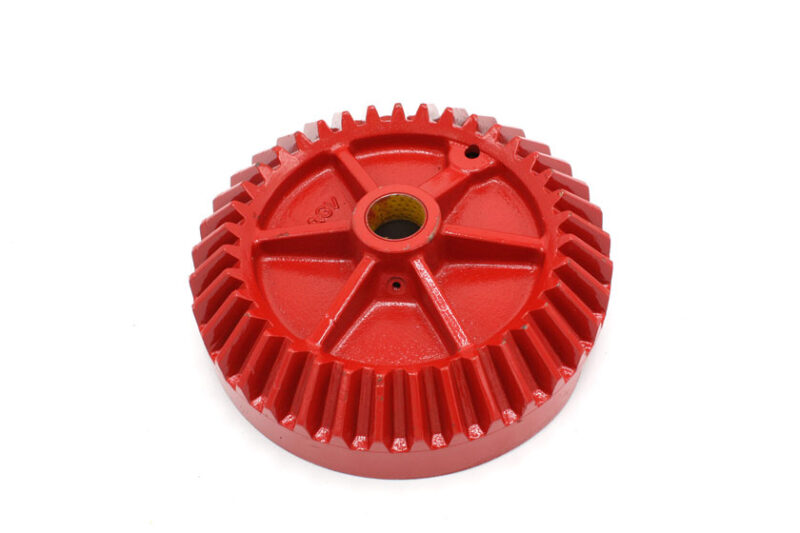

Коническая шестерня привода аппарата с интегрированной направляющей (диском-копиром) — один из главных управляющих и силовых элементов узла обвязки тюкового пресс-подборщика Welger. Данная шестерня монтируется непосредственно на распределительный вал вязального механизма. Ее зубчатая часть (Z=37) отвечает за точную передачу крутящего момента под углом для запуска узловязателей, а гладкая коническая часть со специальной направляющей дорожкой выполняет функцию фазового копира. Она механически синхронизирует и блокирует сопряженные шестерни секций вязалки, гарантируя, что клювы и диски сброса сработают строго в заданный момент.
Каталожные номера и кросс-коды (OEM):
- Welger: 1104.22.05.10
- Welger (полный заводской артикул): 1104.22.05.10.00
- Кросс-коды других производителей: W-1104220510, 110422051000, 58.401, 58401
Применяемость на технике:
Запчасть изготовлена со строгим соблюдением немецких стандартов качества и имеет широкую применяемость на пресс-подборщиках Welger (Велгер) следующих популярных серий:
- Линейка Welger AP: AP 40, AP 41, AP 41 R, AP 42, AP 45, AP 48, AP 50
Технические характеристики детали:
- Количество зубьев (Z): 37 шт.
- Внутренний посадочный диаметр (d): 35 мм (прецизионная расточка под шпоночный вал привода вязки).
- Конструктивная особенность: монолитное исполнение шестерни совместно с конусной направляющей (блокирующим полудиском).
- Материал: модифицированный высокопрочный литейный чугун или легированная конструкционная сталь с глубокой поверхностной закалкой (индукционной термообработкой) зубчатого сектора и дорожки копира. Это обеспечивает максимальное сопротивление истиранию при постоянном сухом трении в условиях полевой запыленности.
