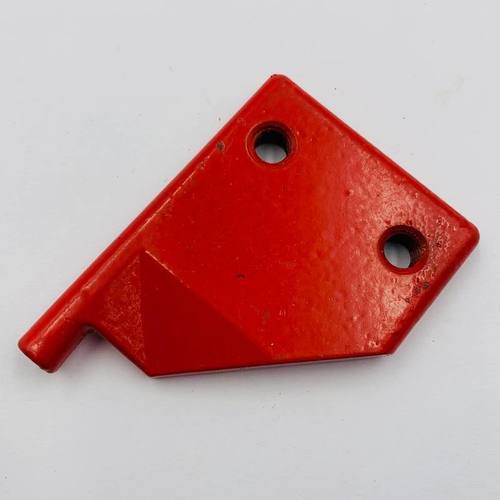

Направляющая плитка (копир останова включающей муфты) — важный регулировочный элемент системы автоматического пуска и выключения вязального аппарата тюкового пресс-подборщика Welger. Данная деталь монтируется на распределительный вал обвязки (обычно под вал диаметром 30 мм). Ее главная функция — работать в качестве калиброванной упорной пластины (копира) для роликов включающей муфты. Направляющая плитка обеспечивает плавный заход муфты в зацепление и, самое главное, жестко фиксирует вал вязального аппарата в исходном (нулевом) положении после завершения цикла обвязки. Это гарантирует, что иглы полностью выйдут из прессовальной камеры и заблокируются, исключая риск их случайного повреждения поршнем.
Каталожные номера и кросс-коды (OEM):
- Welger: 0326.24.00.00
- Welger (модификации и альтернативные артикулы): 0326.24.00.01, 0326.24.01.01
- Кросс-коды других производителей: W-0326240000, 0326240001, 58.462, 58462
Применяемость на технике:
Запчасть полностью соответствует заводским стандартам немецкого бренда и применяется в узлах автоматики пресс-подборщиков Welger (Велгер) малых и средних серий:
- Линейка Welger AP: AP 12, AP 38, AP 41, AP 42, AP 45, AP 48, AP 52, AP 53, AP 400, AP 500, AP 530
Технические характеристики детали:
- Тип детали: направляющая плитка-копир автоматики вязалки.
- Конструктивная особенность: фигурная полумесячная форма со ступенчатым рабочим скосом для точного дожима и останова ролика муфты.
- Материал: износостойкая легированная сталь повышенной твердости с объемной термической закалкой (цементацией) рабочих кромок. Обладает экстремальной стойкостью к постоянному механическому трению и знакопеременным ударам.
- Покрытие: антикоррозийное гальваническое или порошковое напыление для защиты от воздействия влаги и сока полевых трав.
