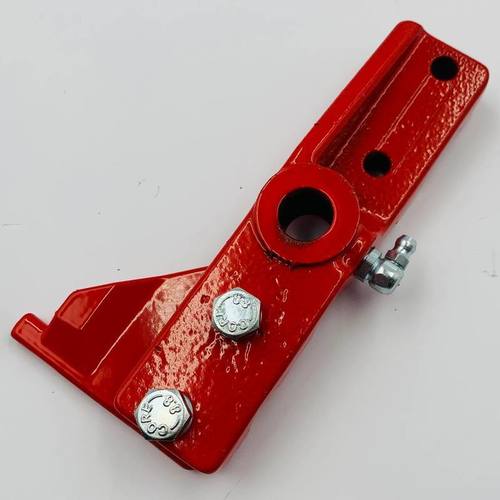

Крепление секции вязального аппарата в сборе (силовой хомут суппорта с метизами) — готовый сборочный ремкомплект, предназначенный для жесткой фиксации чугунного корпуса (кронштейна) узловязателя на главном распределительном валу тяжелых пресс-подборщиков Welger. Данный узел поставляется единым комплектом, включающим в себя массивную полукруглую прижимную плитку-хомут, калиброванные регулировочные проставки и силовые стяжные болты повышенного класса прочности с контргайками. Комплект разработан специально под экстремальные нагрузки крупнопакующих машин, где стандартные крепежи деформируются от постоянных осевых ударов.
Состав ремкомплекта в сборе:
- Прижимная плитка-хомут (арт. 1115.34.04.18): Толстостенная кованая деталь со специальным радиусом обхвата распределительного вала.
- Силовые болты крепления: Метизы специального промышленного класса прочности (10.9 или 12.9) с мелким шагом резьбы для исключения самопроизвольного ослабления от постоянных вибраций.
- Набор регулировочных шайб/проставок: Элементы для прецизионного выставления секции узловязателя относительно кулачкового диска (тарелки) вала.
Каталожные номера и кросс-коды (OEM):
- Welger: 1115.34.04.10
- Welger (модификации и наборы): 1115.34.04.15, 1115.34.04.18 (хомут без болтов)
- Кросс-коды в каталогах: W-1115340410, 58.412/КИТ, 58412K
Применяемость на технике:
Монтажный узел спроектирован строго под геометрию тяжелого вязального стола (рассчитан на распределительный вал увеличенного диаметра 40 мм) и применяется на пресс-подборщиках Welger (Велгер) следующих серий:
- Welger AP 61 / AP 61 D
- Welger AP 63 / AP 63 D
- Welger AP 71 / AP 71 D
Технические параметры и преимущества узла:
- Назначение: Полная фиксация суппорта (вязальной секции) и предотвращение его смещения вдоль распределительного вала 40 мм.
- Класс прочности болтов: 10.9 / 12.9 (сверхпрочный крепежный стандарт).
- Материал хомута: Калиброванная конструкционная легированная сталь со специальной термической объемной закалкой.
- Защитный слой: Плотное цинковое гальваническое покрытие, защищающее резьбовые соединения от коррозии при работе во влажной среде (утренняя роса, сок свежих трав).
