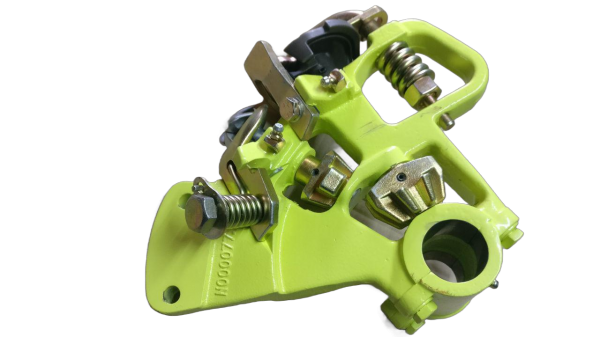

Комплектный вязальный аппарат (стол обвязки в сборе) — это главный исполнительный узел системы обвязки тюкового пресс-подборщика Claas. Модуль поставляется в виде полностью собранной, отрегулированной на заводе монолитной секции. Он монтируется на распределительный вал вязального стола и отвечает за весь цикл формирования узла. Аппарат синхронно выполняет захват поданной иглами нити, прецизионное натяжение шпагата, формирование петли вязальным крючком (клювом), обрезку хвостов и надежный сброс готового узла. Поставка узла в сборе позволяет полностью восстановить заводские параметры обвязки без длительной подетальной сборки и сложной ручной настройки зазоров.
Каталожные номера и кросс-коды (OEM):
- Claas: 0812328.1
- Claas (полные заводские артикулы и модификации): 0000812328, 08123281, 0000812301, 08123011
- Кросс-коды других производителей: W-0812328, 610115, 610115.1, CL-812328
Комплектация сборочного узла в сборе:
- Несущий литой корпус (суппорт/«вертолет»): Высокопрочное основание с калиброванными посадочными отверстиями под втулки и валы.
- Вязальный крючок (клюв в сборе с роликом): Главный элемент формирования петли.
- Диск зажима шпагата (шпагатодержатель) с приводной шестерней: Отвечает за удержание нити под натяжением.
- Рычаг ножа (нож-сбрасыватель с лезвием): Выполняет чистую обрезку и принудительный съем узла с клюва.
- Приводные конические шестерни и прижимные пружины: Блок шестерен для передачи крутящего момента от главного распределительного вала.
Применяемость на технике:
Запчасть полностью соответствует оригинальным геометрическим стандартам немецкого бренда и применяется на вязальных столах пресс-подборщиков Claas (Клаас) следующих серий:
- Тюковые пресс-подборщики Claas Markant: Markant 40, Markant 41, Markant 50, Markant 51, Markant 52, Markant 55, Markant 60, Markant 65
- Крупнопакующие пресс-подборщики Claas Quadrant: Quadrant 1100, Quadrant 1150, Quadrant 1200 (в модификациях со стандартным узловязателем)
Технические характеристики детали:
- Тип детали: комплектный вязальный аппарат (одноузловая или двухузловая секция обвязки).
- Материал корпуса: модифицированный высокопрочный литейный чугун с шаровидным графитом, эффективно гасящий циклические вибрации трансмиссии.
- Материал рабочих органов: легированная износостойкая сталь со специальной термической объемной закалкой и цементацией зон трения. Рабочие кромки клюва и зажимных дисков отшлифованы и отполированы для плавного скольжения шпагата без разлохмачивания.
- Защитное покрытие: порошковая износостойкая эмаль (фирменный зеленый цвет Claas) или плотное гальваническое напыление для защиты от воздействия утренней росы и едких растительных соков.
